背景介紹

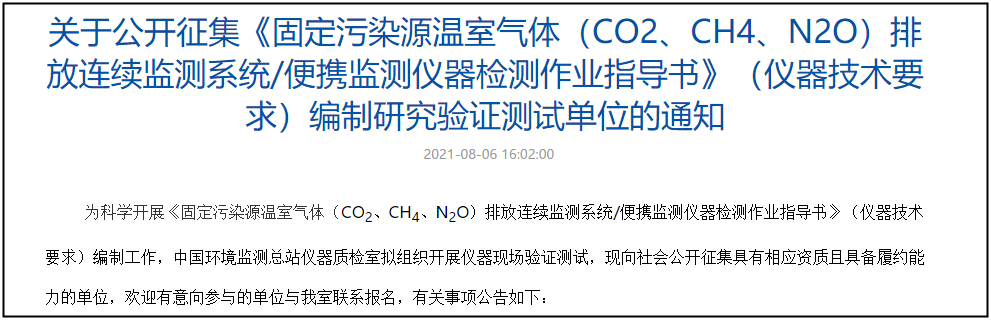

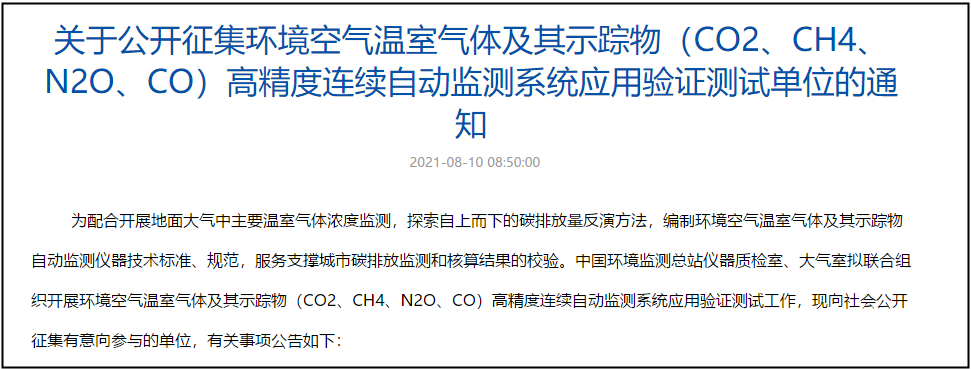

近日中國環境監測總站連發兩公告，
宣布試點溫室氣體的監測方案，
拉響了“碳排放”的核算法向測算法進化的號角。
溫室氣體檢測技術---紅外波長濾波技術
原理介紹
當紅外光通過待測氣體池時，這些氣體分子對特定波長的紅外光有吸收作用，并且其吸收關系服從朗伯比爾吸收定律。

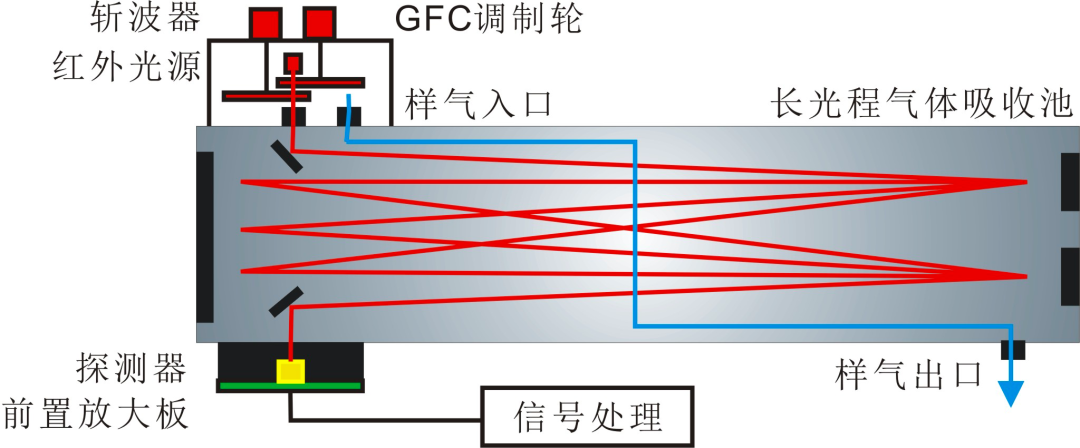

光源發出的紅外光經GFC調制輪交替進入氣體池，一路被充滿待測氣體的氣泡所吸收，一路穿過完全不含待測氣體的氣泡，兩路光分別經透鏡匯聚后由紅外探測器接收，經過信號處理得到測量信號和參考信號。通過對兩路信號進行分析，可以得出氣體中相關組分的濃度。
|
更高的檢測精度 |
更低的漂移指標 |
更小的交叉干擾 |
|
由于采用了長光程氣體吸收池（L-Cell）的測量池，光的行程更長，氣體被目標波長的光吸收的更充分，從而獲得了更高的檢測精度。
|
調制信號是由氣體相關輪（GFC）旋轉產生的，相關輪有兩只氣皿（零點/目標），所以獲得了一組差分信號，相對于傳統的NDIR具有更穩定的特性以及更低的漂移。
|
獨家定制的超窄帶濾光片更將無關波長的光盡可能的排除在外，同時采用帶TEC制冷的光子探測器有更好的響應靈敏度以及更恒定的工作溫度。種種設計都是為了更好的性能。 |

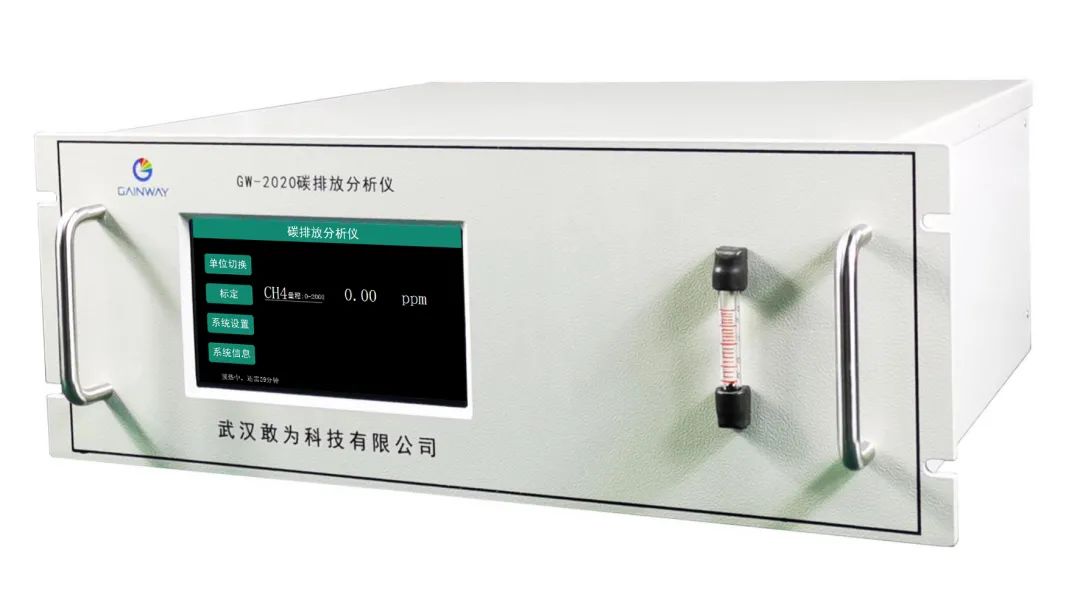

固定污染源溫室氣體---產品推介
測量氣體：CO2/CH4/CO/O2
測量氣體：N2O
|
參數 |
指 標 |
|||
|
檢測氣體 |
CO2 |
CH4 |
CO |
N2O |
|
量程范圍 |
0-20% |
0-1000ppm |
0-500ppm |
0-100ppm |
|
零點噪聲 |
0.05% |
5ppm |
2.5ppm |
0.5ppm |
|
最低檢測限 |
0.1% |
10ppm |
5ppm |
1ppm |
|
兩次校準漂移 |
0.01% |
2ppm |
1ppm |
0.5ppm |
|
響應時間T90 |
30s |
45s |
45s |
45s |
環境空氣中溫室氣體---產品推介
測量氣體：CO2
測量氣體：CH4
測量氣體：CO
測量氣體：N2O
|
參數 |
指 標 |
|||
|
檢測氣體 |
CO2 |
CH4 |
CO |
N2O |
|
量程范圍 |
0-1000ppm |
0-10ppm |
0-10ppm |
0-1000ppb |
|
零點噪聲 |
0.5ppm |
0.01ppm |
0.1ppm |
5ppb |
|
最低檢測限 |
1ppm |
0.02ppm |
0.2ppm |
10ppb |
|
兩次校準漂移 |
0.5ppm |
10ppb |
50ppb |
5ppb |
|
響應時間T90 |
60s |
60s |
60s |
60s |
