直通型氣體池

GW-1000

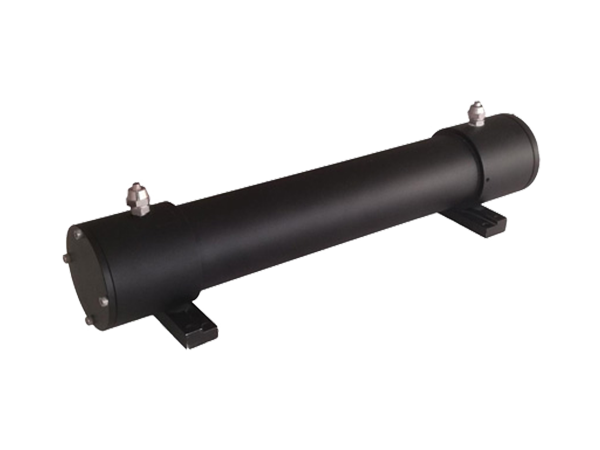

GW-1000 直通型氣體池,顧名思義光直接通過氣體池不經過任何反射以及延長光路,光程一般在60cm以下,物理長度即為光程長度??蓱?yīng)用于波長標定、傅里葉檢測、激光分析等領域。

可選配溫度控制系統以及壓力檢測傳感器。


測量范圍 10-20-30-40-50cm

技術原理 紫外波段、可見波段、紅外波段

應用領域 光譜分析、氣體檢測、氣體實驗

產品特性

1、產品設計

專業性:敢為有專業的光學工程師以及實驗室,每個產品都精心設計。

可靠性:長達時間的氣體池設計經驗,國內遙遙領先。

穩定性:累計為超過100家科研院所以及企業定制產品,行業應用數不勝數。
2、加工工藝

光學冷加工:精密光學加工,精確測量

光學鍍膜:金屬膜、介質膜全覆蓋

腔體加工:第五代CNC一體式加工工藝

腔體表面處理:陽極氧化、多彩電鍍、特氟龍等可選

組裝調試:可見光預調、高低溫老化、目標光精調、整機測試。
3、隨心選配

多種接口:不銹鋼卡套、快擰、自鎖式快插等多接口可選。

多種窗片:JGS1、JGS2、GaF2、BaF2、ZnSe、Krs-5......

多種材料:A型整體特種鋁合金/B型鋁合金+石英腔體/C型奧氏體不銹鋼整體

技術指標

系列

GW-1000系列

產品型號

GW-1000A-XXCM

GW-1000B-XXCM

GW-1000C-XXCM

使用波段

紫外到可見:190-700nm 紅外:700nm-16um

光程長

10cm

20cm

30cm

40cm

50cm

或定制

外形尺寸

(8+XX)*5.8*8.4cm

(2+XX)*7.4*4cm

(5+XX)*10*5cm

內腔尺寸

Φ2.7*XXcm

Φ2.0*XXcm

Φ1.0*XXcm

容積

5.7*XX ml

3.14*XX ml

0.79*XX ml

進出氣口尺寸

Φ6卡套

 Φ6針閥

Φ6卡套

進出光孔接頭

SMA905

空間光

FC/APC或空間光

溫度傳感器
(選配)

PT100(Φ4*30mm)

壓力傳感器
(選配)

擴散硅壓力傳感器(G1/8G管螺紋)

窗口透射鏡片

默認GaF2或石英

耐壓

<0.15MPa

<0.15MPa

<0.25MPa

耐溫

≤100℃

腔體材料

特種鋁合金

石英+鋁合金

不銹鋼

注: 1,XX代表光程長度,單位默認為cm;
        2,無特殊說明,尺寸誤差在±0.5mm;
        3,尺寸標注默認為:長*寬*高或直徑*長;
        4,以上僅為常規型號尺寸,定制或不同型號產品以實物為準。

技術原理

1040技術原理2.png1-技術原理

氣體池是專為氣體檢測而設計的光學器皿裝置,氣體檢測的原理遵照朗伯--比爾(Lambert-Beer)吸收定律。

光源發出的紅外光窗片進入氣室,光分別穿透氣體池后由探測器接收。通過對信號進行分析,可以得出氣體中相關組分的濃度。

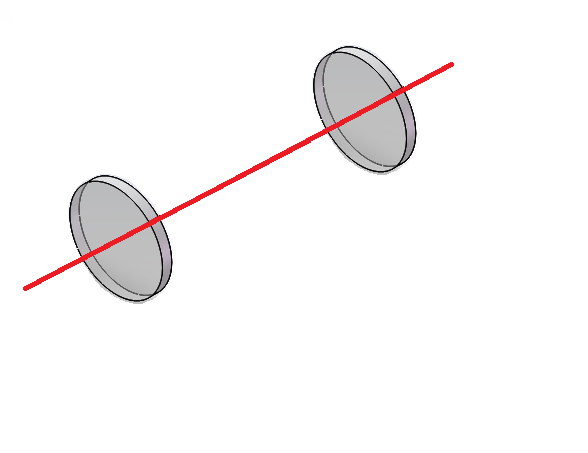

2-光路示意

直通型氣體池,光程一般在50cm以下,物理長度即為光程長度。

光經過氣體池入光口射入,穿透窗片進入氣體池,與氣體池的氣體發生吸收反應后經過窗片從出光口射出。

3-機械結構

敢為科技的所有產品均是基于產品化思路而開發的,所以機械結構的設計原則首先是結構穩定可靠、安裝精密標準、維護簡單方便。


1000技術原理3.gif4-尺寸示意

注:該尺寸圖僅為該系列一種型號的示意圖,具體產品詳詢業務經理或者技術人員。


5-溫壓控制

溫度控制:可選配氣體池專用溫度控制系統:包含加熱裝置、溫度傳感器、溫度控制器。

壓力檢測:可選配氣體池專用數顯輸出二合一的壓力傳感器。

應用場景

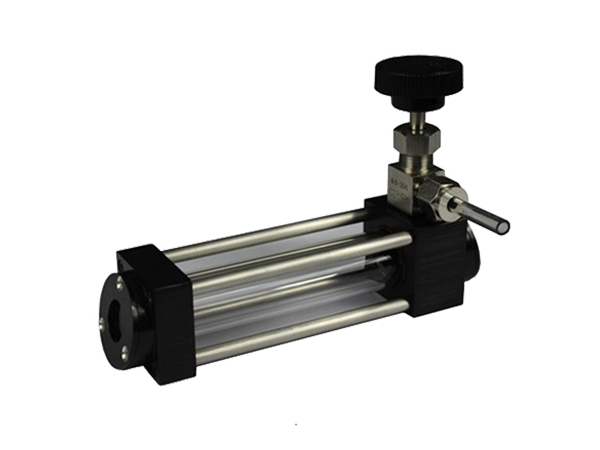

直通型氣體池.jpgGW-1000直通型氣體池,體積小巧,設計精密。可應用于波長標定、傅里葉光譜儀檢測、激光分析等實驗領域。
