在線式紅外氣體分析儀

GW-2020

敢為科技自主研發生產的GW-2020型紅外氣體分析儀,主要基于非分散紅外光電(NDIR)檢測技術和長光程多次反射自主設計的氣體吸收池、高精度信號處理單元,完成氣體在紅外波段的定量分析;此儀器主要測量CO2、CO等氣體濃度,具有精度高,穩定性好,響應時間快等特點。

該儀器適用于各種工況的染源監測領域,完全符合國家相關標準。


測量氣體 CO2、CO

測量范圍 0~30%、 0~100mg/m3

技術原理 NDIR

應用領域 石油天然氣-天然氣探測、環保監測-污染源煙氣監測、工業過程-石油煉化、工業過程 -鋼鐵冶金、工業過程-煤化工、工業過程 -燃煤發電

產品特性

采用紅外波長濾波技術(GFC)和長光程氣體吸收池技術(L-Cell),可檢測超低量程氣體濃度。

低溫制冷型紅外探測器,低漂移、高精度,低功耗、響應快。

高性能紅外光源,使用壽命長,特殊結構設計有效的避免震動的影響。

針對目標氣體吸收波段定制超窄帶濾光片,盡可能的避免多組分氣體測量的交叉干擾。

模塊化設計:光源、傳感器、核心電路、氣體室等采用模塊化設計,可靠性高、可擴展性好、維護方便。

高清電容觸摸屏,無多余按鍵板,操作簡便,外觀簡潔。

采用多級恒溫控制系統,確保機芯內部各組件處于恒定的工作環境溫度,從而降低系統漂移,獲得更好的穩定性

多路數字/模擬輸出接口,符合各行業的系統接入規范。

技術指標

測量原理

非分散紅外光電檢測原理(NDIR)

測量量程

CO2: 0~30%     CO: 0~100mg/m3

進氣方式

抽取式:800ml/min±10%

響應時間

≤90S

測量誤差

≤±2%

穩定性

≤2%

重復性

≤1%

預熱時間

≤30min(正常工作)

工作溫度

(0~40)℃

工作濕度

(0~95)%RH,無結露

相對壓力

(80~110)kPa

工作電壓及功耗

電源:AC220V±10%,50Hz±1Hz;最大功耗:<300W

適用環境

無顯著的振動或沖擊的場合;非防爆場合;

技術原理

1-技術原理

不同物質對不同的波長的紅外光輻射吸收程度是不一樣的,因此當紅外光輻射照射到樣品物質時,相應波長的紅外光能被樣品選擇吸收而減弱,于是形成了特征吸收,其吸收關系服從朗伯--比爾(Lambert-Beer)吸收定律

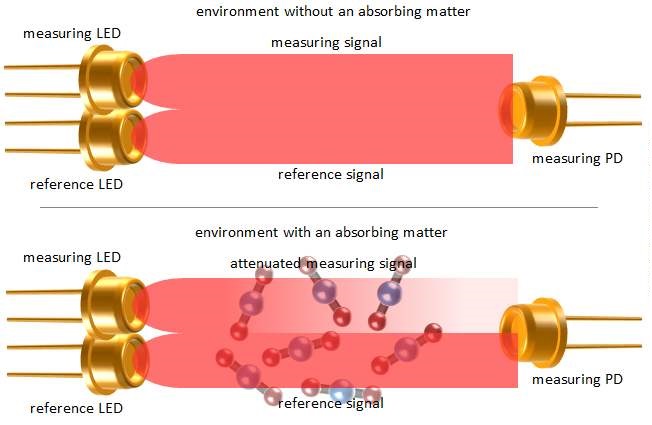

2-光學結構

傳感器由光源、鍍金氣室、窗片、紅外探測器等光學組件構成,光源發出的紅外光窗片進入氣室,光分別穿透氣體后由紅外探測器接收。通過對信號進行分析,可以得出氣體中相關組分的濃度。


3-吸收光譜

分析儀內部安裝了兩只紅外氣體傳感器分別進行一氧化碳和二氧化碳的檢測,二氧化碳的吸收峰4.26um,一氧化碳的吸收峰4.65um,由于二者之間有一定的吸收重合,我們通過算法區分講兩者之前的交叉干擾做到最低。

4-結構設計

為了讓分析儀具有很好的維護性,我們選擇了GW-3000系列的小型傳感器,并采用了模塊化的設計,統一由我們的Gainway-ConV來進行控制。單獨模塊出現故障可直接進行更換,極大縮短了維護的周期,同時客戶可以在現場進行更換不用整機返廠。

5-認證

我們?yōu)樵摦a(chǎn)品申請了計量院的型式認證,經過國家權威部門的檢測,該產品完全符合國家的相關標準且達到了領先的水平,并順利通過拿到CPA的證書,客戶可以放心使用。

應用場景

污染源監測是指對污染物排放出口的排污監測,固體廢物的產生、貯存、處置、利用排放點監測,防治污染設施運行效果監測,國家逐年加強固定污染源煙氣排放監測監管,提高固定污染源煙氣排放連續監測管理水平,制定固定污染源煙氣(CO2、CO、顆粒物)排放連續監測技術規范。

● 電廠煙氣排放連續監測CEMS(分析CO2、CO)

● 垃圾焚燒煙氣排放連續監測(分析 CO2、CO)

●磨煤機工藝監測(分析CO、CO2、O2)

● 碳排放監測(分析 CO2、CO、O2)
