按氣體種類查找

紅外全烴鉆時儀

GW-4050

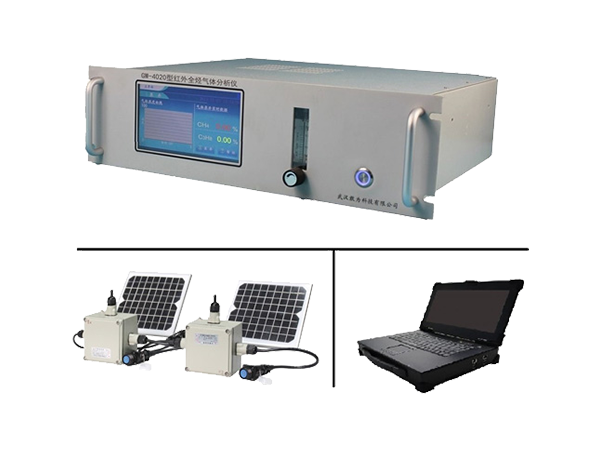

隨著油氣勘探需求多樣化,傳統的綜合錄井儀已經不能“一招打天下了”,對錄井儀小型化以及便攜化的要求越來越高,敢為科技順應市場需求結合自身的技術專長推出了GW-4050型紅外無線全烴鉆時儀。該儀器能夠?qū)崿F(xiàn)鉆井工程參數無線采集和油氣檢測雙重功能,可用于石油和煤層氣的現場勘探地質錄井。儀器主要由無線鉆時單元、紅外全烴單元、計算機軟件等部件組成。目前廣泛的應用于油氣檢測、天然氣、煤層氣、頁巖氣檢測等領域。


測量氣體 工程參數、全烴氣體、錄井?dāng)?shù)據

測量范圍 詳情見技術指標表

技術原理 -

應用領域 油氣檢測、天然氣、煤層氣、頁巖氣等錄井場合

產品特性
1、性能

工程參數:采用無線錄井傳感器,減少布線以及維護的工作量

全烴氣體:純光學檢測技術,精度更高,穩定性更強,避免漏油氣層。

錄井?dāng)?shù)據:方便快捷的錄井軟件,小巧靈活,方便用戶使用。

2、易用性

相對于大型錄井儀器,我們的設備無需任何耗材以及輔助設備,一套小型的機箱即可完成氣測錄井的全部工作。

同時該設備也有便攜式版本,適用于很多現場的簡易錄井。

3、兼容性

設置之初,我們盡可能的考慮到使用傳統用戶的設備的使用習慣。很多設計理念始于傳統,同時加入現代的一些技術手段,讓整體系統更適應當下引領未來。

技術指標
工程參數

方案選型

傳感器可選配

傳感器

舊傳感器改造/全新低功耗傳感器

供電方式

鋰電池+太陽能

兼容性

高\低功耗傳感器

傳輸距離

≥500米

最長續航

MAX≥90天

擴充點數

50

傳輸頻段

2.4G(防串?dāng)_)

安裝時間

≤1小時

全烴氣體

檢測氣體

CH4

C2+

檢測原理

非分光紅外(NDIR)

非分光紅外(NDIR)

檢測范圍

0-100%

0-50%

分辨率

0.01%

0.01%

精度

< +- 2%

重復性誤差

< +- 2%

外殼尺寸

19寸3U上架(133*440*300),安裝孔位482.6

重量

10kg

 *具體產品可能會有細微偏差  | 工作在溫度25℃和1013 mbar 測試數據

技術原理
1-工程參數

無線鉆時傳感器采用無線傳輸,內置高品質鋰電池以及太陽能電池板,體積小、自組網、安裝靈活方便,能夠極大地簡化現場安裝和維護工作,更好地滿足勘探提速的要求。

2-全烴氣體

GW-4020型紅外全烴氣體分析儀是采用先進的非分散紅外光電檢測技術(NDIR)研發而成,主要用于石油天然氣勘探過程中CH4以及C2+的濃度。該產品測量精度高、交叉干擾小、操作方便,易于維護、壽命長等顯著優點。

3-錄井?dāng)?shù)據

全烴鉆時儀軟件主要完成錄井任務,對井深、鉆時、鉆壓、立壓、紅外全烴等相關參數進行采集與記錄,既能夠有效跟蹤井深變化情況,實時記錄鉆時,又能夠?qū)δ酀{中的烷烴類氣體含量進行連續分析,有助于現場地質錄井技術人員及時有效的發現和判斷油氣異常顯示,提高錄井地質剖面符合率。

應用場景

無線鉆時單元可外接絞車傳感器、泵沖傳感器和懸重傳感器等,可以擴展實現多路標準模擬信號的采集,通過無線組網和傳輸,避免了現場布線的問題。紅外全烴單元通過分析可得到準確的C1、 C2+、全烴濃度三個數據,該單元采用了先進的紅外技術,節省了外圍的輔助設備,其檢測速度快,周期短,有利于發現薄層油氣顯示。

產品主要用于以下場合:

● 天然氣、煤層氣、頁巖氣檢測;

● 油氣錄井;
