變壓器油中氣體在線監測系統

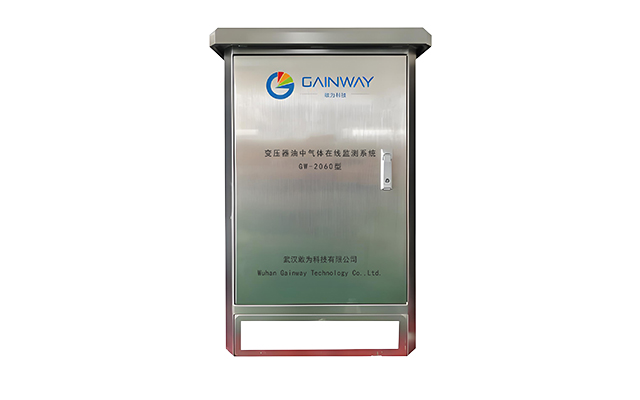

GW-2060

GW-2060型激光光聲光譜變壓器油中氣體監測預警裝置是基于先進的中紅外量子級聯激光光聲光譜技術面向國家電網及能源安全研制的高可靠性變壓器油中溶解氣體檢測系統,可實現變壓器油中溶解的H2、CO、CO2、CH4、C2H2、C2H4、C2H6等故障氣體及微水含量的連續在線檢測,為變壓器提供全面的實時監測預警。
本產品適用于油浸式變壓器、電抗器等電氣設備的油中溶解氣體在線監測。除可用于發電、電網系統變電站以外,還可應用于鐵路、石油、石化、冶金、鋼鐵、煤炭等電力行業用戶。




測量氣體 H2、CO、CO2、CH4、C2H2、C2H4、C2H6等氣體及微水含量

技術原理 中紅外量子級聯激光光聲光譜

應用領域 應用于發電、電網系統變電站油浸式變壓器、電抗器等電氣設備的油中溶解氣體在線監測,及鐵路、石油、石化、冶金、鋼鐵、煤炭等電力行業

產品特性
性能
檢測精度高
高靈敏度的微量氣體檢測技術,準確快速的分析識別,自主設計的精確的計算方法,測試結果更準確。
性能穩定可靠
滿足DL/T 1498.2-2016《變電設備在線監測裝置技術規范第2部分:變壓器油中溶解氣體在線監測裝置》A類標準,檢測精度優于國內外同類產品。
快速檢測
可在一個采樣周期內一次性完成七種特征氣體和微水的檢測。
后期維護
性價比高
采用純物理的激光光譜的分析方法,使用壽命長,無需標氣、載氣等耗材,不需要經常維護,無需后續投資;
免維護 易安裝
系統安裝簡便快捷,變壓器無需停電,減少維護工作及費用。
使用
采樣周期短
采樣周期可設定,最小采樣周期可設為1小時。

技術指標

產品型號

GW-2060-Ⅰ

GW-2060-Ⅱ

GW-2060-Ⅲ

測量種類

H2

H2、CO、C2H4、C2H2、H2O

H2、CH4、C2H6、C2H4、C2H2、CO、CO2、H2O

檢測原理

激光光聲光譜法

工作環境溫度

-40℃~ 70℃

工作環境濕度

10~95%,無冷凝

工作電源

AC220V±10%,50Hz

介質

變壓器礦物絕緣油

通信方式

RS485/RJ45/GPRS/光纖

分析周期

最短1小時可完成進油、脫氣、測量,可連續進行監測

防護等級

IP65

監測終端外型尺寸

680*500*1050(mm)


氣體組分 測量范圍μL/L 測量誤差限值
H2 2~20
20~2000
±2μL/L或±30%
±30%
CH4、C2H6、C2H4 0.5~10
10~1000
±0.5μL/L或±30%
±30%
C2H2 0.5~5
5~1000
±0.5μL/L或±30%
±30%
CO 25~100
100~5000
±25μL/L或±30%
±30%
CO2 25~100
100~15000
±25μL/L或±30%
±30%
H2O 0~100%(RS) 0.10%
技術原理

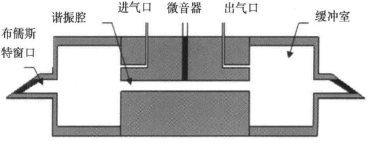

利用可調制的半導體激光光源發射特定波長的光照射到密閉的光聲池中的被測樣品上,樣品吸收光能并以釋放熱能的方式退激。釋放的熱能使樣品產生周期性加熱,從而導致介質產生周期性壓力波動,這種壓力波動可用微音拾音器檢測,并通過放大得到光聲信號。如圖所示,光聲池中間一側的電容型駐極體拾音器按照光脈沖的調制頻率檢測到這些微小的壓力波,通過數據模型解析,最終得出油中溶解的不同組分故障氣體的含量。
應用場景
適用于油浸式變壓器、電抗器等電氣設備的油中溶解氣體在線監測。除可用于發電、電網系統變電站以外,還可應用于鐵路、石油、石化、冶金、鋼鐵、煤炭等電力行業用戶。
應用案例
  • 浠水某變電站變壓器監測與故障診斷系統應用項目

  • 國電江西某變電站變壓器監測與故障診斷系統應用項目
